Oprzyrządowanie do obróbki na CNC konstrukcji o niewielkiej sztywności

Przyrząd służący do obróbki na CNC zespołów o niewielkiej sztywności, dużych gabarytach i skomplikowanych kształtach.

Tematyka pracy badawczej dotyczy zaprojektowania i wykonania przyrządu, służącego do obróbki na CNC zespołów o niewielkiej sztywności, dużych gabarytach i skomplikowanych kształtach. W oparciu o przeprowadzone prace badawcze stwierdzono, że obróbka skrawaniem detali i zespołów o takich cechach jest uwarunkowana zastosowaniem specjalistycznego oprzyrządowania, zapewniającego powtarzalne bazowanie przedmiotu obrabianego w przestrzeni obróbczej obrabiarki, łatwe i pewne jego mocowanie w przyrządzie oraz pełne jego usztywnienie, zapobiegające odkształceniom od sił skrawania i docisku narzędzia w czasie obróbki. Powyższe wnioski z przeprowadzonych prac badawczych potwierdzone zostały w trakcie eksploatacji urządzenia.

Wynikiem analiz są wytyczne projektowe do optymalizacji rozwiązań konstrukcyjnych przyrządu spawalniczego, zmniejszających niekorzystne aspekty wpływu ciepła spawania na odkształcenia spawanego podzespołu. Kompensacja odkształceń spawalniczych i powtarzalność wymiarowa podzespołów potwierdzona została w trakcie przeprowadzonych prób i dalszej eksploatacji.

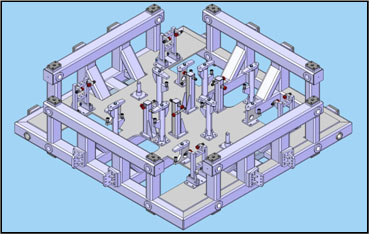

Model przyrządu do obróbki na CNC konstrukcji o niewielkiej sztywności
(fragment dokumentacji wewnętrznej)
